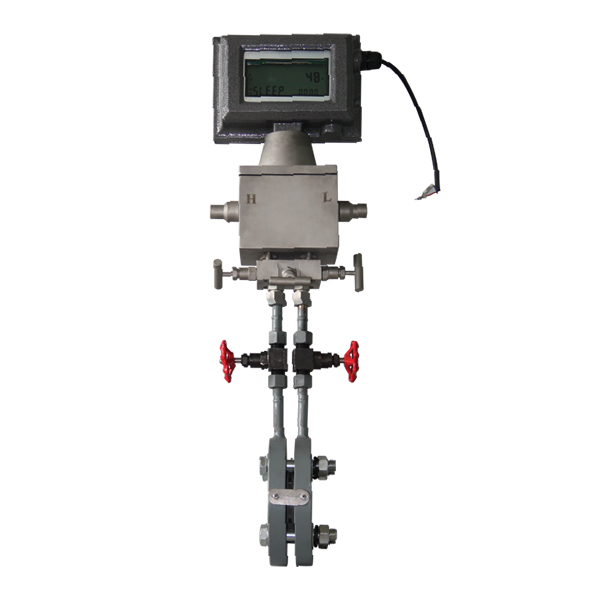

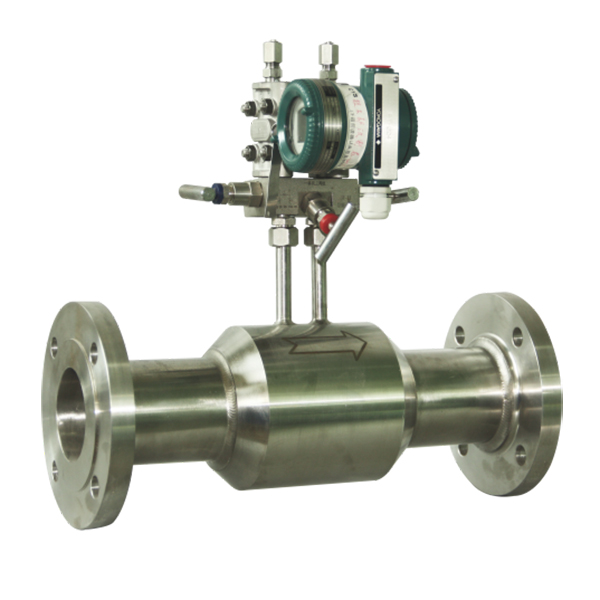

节流装置的使用历史悠久，在国际国内都已标准化。节流装置包括标准孔板，喷嘴、非标准孔板等。可测量液体、蒸汽、气体的流量，它广泛应用于石油、化工、冶金、电力、轻工等部门。根据质...
| 被测介质 | 气体、蒸汽、水及其它液体 | ||
| 口径mm | 15 ̴5000 | ||
| 公称压力 | 0.6 ̴32Mpa | ||
| 介质温度 | -20℃ ̴250℃ | 环境温度 | -40℃ ̴55℃ |
|
量程比与 精度关系 |
1:3 | 1:5 | 1:10 |
| 1% | 2% | 3% | |
| 补偿形式 | 温度补偿、压力补偿（气体计量） | ||
| 直管段要求 | 前10D后5D | ||
| 重复性 | 0.01% ̴0.008% | ||
| 测量管材质 | 根据用户需要定制 | ||
| 角接取压标准孔板 | 又分为环室取压和单独钻孔角接取压，由于直接在孔板片两端取压，提高了测量精度，缩短了安装时所需的最小直管段长度。 | 普通应用 |
| 法兰取压标准孔板 | 他不论管道直径大小，其上、下游取压孔中心均位于孔板两侧端面各一寸（25.4mm）处。 | 炼油系统 |
| 径距取压标准孔板 | 取压方式为管道取压，上游取压孔中心位于孔板前面一倍管道内径处，下游取压孔中心位于距离孔板后端面为管道内径之半的地方。 | 应用在直管段较长的场合 |
| 喷嘴 | 喷嘴分为长颈喷嘴、ISA-1932B标准喷嘴和非标喷嘴。 | 电力工业主蒸汽流量测量及流量控制检测 |
| 内藏（整体）孔板 | 非标准孔板。 | 测量10mm至50mm管径内流体流量 |
| 双重孔板 | 由相互按一定距离安装在直管道中的两块标准孔板组成。 | 用于低雷诺数流体或高粘度流体的流量测量 |
| 圆缺孔板 | 非标准孔板。 | 适用于脏污的、或有气泡析出的、或含有固体微粒的流体流量的测量 |
| 高压透镜孔板 | 属标准孔板，机械强度大，材质优良，具有良好的耐高压、高温性能。 | 用于压力大于20Mpa的各种高温、高压液体、气体或过热蒸汽流量测量 |
| 双文丘里 | 在管道中插入双文丘里管几乎没有阻力损失，差压信号大。 | 测量烟气、空气、风量等介质用于大流量，大管径尤其是矩形管道的流量测量 |
